O dobro do ferro de carcaça de EN-JS 1030 (GGG-40) flangeou a válvula de borboleta DN50 - DN400

Válvula de borboleta DN50 da flange do dobro do ferro de carcaça de EN-JS 1030 (GGG-40) - DN400

Especificações

Materails múltiplos
Vida útil longa
Desempenho da excelência
Aparência perfeita
De alta qualidade

Vista geral do produto

A válvula de borboleta dobro da flange integrou as vantagens da borboleta da flange e da válvula de borboleta excêntricas da bolacha. Eliminou os defeitos entre elas, borracha vulcanizada do forro interno de corpo de válvula. Consiga um desempenho perfeito do selo. Amplamente utilizado na fonte de água ou no sistema do dreno de estação de tratamento de água, de central eléctrica, de fresa de aço, da factura de papel ou de indústrias químicas, junto com boas características do ajuste.

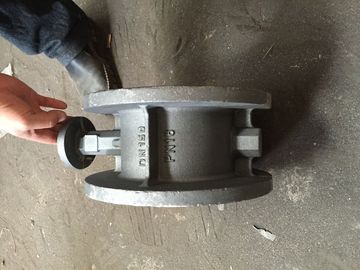

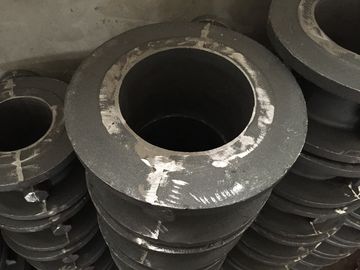

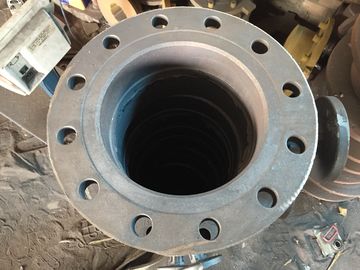

Imagens do produto

Parâmetros técnicos

Informação geral

• Resiliente assentado de acordo com EN 593
• CRNA frente a frente do comprimento. a EN 558-1, série básica 14 (RUÍDO 3202, F4)
• Com as extremidades da flange no CRNA de ambos os lados. a EN 1092-2
• rolamento do disco do Dobro-offset montado na bucha livre de manutenção
• Rolamento livre do meio (eixo seco) no corpo por meio da selagem dobro do anel-O e dos olhos fechados do disco
• Possível substituir o anel de selagem do perfil sem desmontar o disco
• Sistema automático da selagem com anel de selagem incluido e pressão-apoiado do perfil
• Vácuo firmemente até 1 Torr
• Firmemente no CRNA de ambos os sentidos de fluxo. a EN 1074-2
• Eixo da prova da ruptura e selagem do eixo
• Com a engrenagem de sem-fim de travamento automático, completamente fechado, livre de manutenção que inclui o indicador de posição mecânico

Material

• Corpo: Ferro fundido dútile EN-JS 1030 (GGG-40)
• Disco: Ferro fundido dútile EN-JS 1030 (GGG-40)
• Selagem da válvula: EPDM
• Anéis-O: EPDM
• Haste de válvula da borboleta: 1,4462 de aço inoxidável
• Rolamento de eixo: Bronze de Zincfree
• Seat: Borracha alinhada, microfinished

Proteção de corrosão

• Corpo: Dentro do revestimento da borracha dura de 3 milímetros e do revestimento da cola Epoxy da parte externa
• Disco: revestimento da borracha dura de 3 milímetros

Atenção da necessidade das matérias para a instalação

1. O tipo padrão da bolacha do encanamento da flange deve ser de acordo com o padrão da válvula de borboleta, flange dedicada da válvula de borboleta é recomendado para o tipo flange da bolacha da conexão.

2. Os usuários devem verificar as condições de trabalho se é acordo com a válvula de borboleta.

3. O lúmen e a superfície de selagem devem ser esclarecidos antes da instalação, nenhuma aderência waste.

4. Ambo o lado do assento de válvula expulsou como a arruela do selo da flange, nenhuma necessidade de usar a arruela do selo para a válvula de borboleta

5. A válvula de borboleta podia ser instalada em horizontal, no vertical e nos todos os outros ângulos dos encanamentos, e podia ser usada em em dois sentidos.

6. A válvula de borboleta não pode ser instalada nos cantos do encanamento, nenhuma instalação do pino permitida.

7. A válvula de borboleta deve ser fechada ao instalar, para assegurar a placa da válvula para não impactar com a flange do encanamento.

8. Verifique a flange soldada sem defeitos. Não pode soldar após a instalação para evitar para escaldar os artigos de borracha e revestimentos anti-sépticos.

9. Para situações anormais no interruptor, deve verificá-lo para fora, para remover as falhas, não abrem nem não fecham a válvula com força externo.
