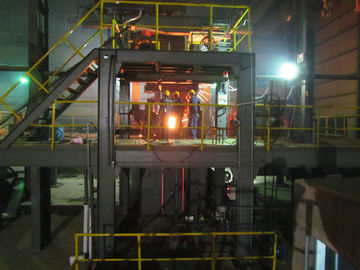

R6M 1S CCM, máquina de carcaça rígida do boleto/máquina do rodízio

R6M 1S CCM , Rigid Billet Casting Machine / Caster Machine
R6M 1S CCM , Rigid Billet Casting Machine / Caster Machine R6M 1S CCM , Rigid Billet Casting Machine / Caster Machine R6M 1S CCM , Rigid Billet Casting Machine / Caster Machine

Imagem Grande :  R6M 1S CCM, máquina de carcaça rígida do boleto/máquina do rodízio

Detalhes do produto:
Lugar de origem: Wuxi, China (continente)
Marca: HAIJUN
Número do modelo: R6M 1strand
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 costa
Detalhes da embalagem: RECIPIENTE
Tempo de entrega: 2 MESES
Termos de pagamento: T / T, L / C
Habilidade da fonte: 30 costas CCM pelo ano
Descrição de produto detalhada
Realçar:

Die Machines Elenco

,

carcaça feita sob encomenda do metal

R6M 1S CCM, máquina de carcaça rígida do boleto/máquina do rodízio

Detalhe rápido:

  1. raio: R6M
  2. Número da costa: costas 1
  3. com certificação do ISO
  4. projeto avançado
  5. operação segura

Nós podemos produzir as máquinas de carcaça contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricamos a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.

Descrição:

1. Parâmetros técnicos à espera básicos:

Raio da máquina de carcaça do lingote de aço

6m

Quantidade da costa

1 costa

Tipo do apoio da concha

Carro da concha ou torreta de concha

Transporte do recipiente de distribuição

Semi-portal, função deslizante da cruz

Método da carcaça

Medindo o bocal, abra a carcaça

Refrigerar secundário

Refrigerar de água, 1 circuito de ajuste

Retirada que endireita a máquina

Totalmente 5 rolo, endireitamento progressivo

Tabela do rolo

Grupo Chain movimentação centralizada

Barra de manequim

Rígido, com cabeça deadaptação da barra de manequim

Corte do boleto

Máquina de corte da chama

Transtorte do boleto

Tabela de rolo viva centralizada grupo

Tipo refrigerando do banco

Cama refrigerando simples

2. Descrição de processo e capacidade técnicas do lingote de aço CCM

Fornalha de indução:

Capacidade nominal

10T

ciclo da Torneira-à-torneira

60min

Quantidade da fornalha

2set

Capacidade de produção

Dias de trabalho

330 dias/ano

Número médio de fornalha diária

24/day

Capacidade de produção

100,000t/year

3. Velocidade da carcaça, produtividade e quantidade da costa

A máquina de carcaça do raio de R6m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:

Área secional de moldação (milímetro)

100×100

125×125

150×150

Velocidade da carcaça (m/min)

3,0

2,7

2,5

NÃO.

Boleto

tamanho

Velocidade da carcaça

saída de hora em hora

(toneladas)

Saída diária

24hour

(toneladas)

Saída anual (330days)

(toneladas)

1

100×100

3.0m/min

12,01

288.

95123

2

125×125

2.7m/min

16,89

405

133.767

3

150×150

2.5m/min

21,72

508

167.640

Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.

Categoria de aço

Categoria da carcaça (m/min)

Taxa de deformação eficaz (ε)

Taxa de deformação permissível (εmáximo)

Aço carbono reto

1.8~2.5

Refira por favor a tabela computacional

0,25

Aço de baixa liga

1.3~2.0

Refira por favor a tabela computacional

0.15~0.2

4. Lista de peças do equipamento CCM

Nome do equipamento

Peso

Modelo e especificação

Unidade

Quantidade

1

Carro da concha

5T

Grupo

2

2

Carro de recipiente de distribuição

2.5×2=5T

Grupo

2

3

Recipiente de distribuição

1.4×2=2.8T

parte

2

4

Molde

0.5×2=1T

150×150

Grupo

1

5

Rolo do pé do molde

0.01×2=0.02T

Grupo

1

6

Tampa do molde

0.1×2=0.2T

Grupo

1

7

Dispositivo do oscilador

2×2=4T

Grupo

1

8

Tubo secundário do pulverizador refrigerando

0.5×2=1T

Grupo

1

9

Haste de guiamento refrigerando secundária da seção

0.7×2=1.4T

Grupo

1

10

Sistema de exaustão refrigerando secundário do vapor

1.5T

Grupo

1

11

Retirada e máquina do endireitamento

5×2=10T

Grupo

1

12

Sistema vazio de moldação da prevenção da vibração

0.3×2=0.6T

Grupo

1

13

Barra de manequim

0.9×2=1.8T

150×150

Grupo

1

14

Dispositivo de armazenamento da barra de manequim

0.7×2=1.4T

Grupo

1

15

Rolo da aproximação das tesouras

2×2=4T

Grupo

1

16

Máquina de corte da chama

3T

Grupo

1

17

Dispositivo automático do corte-à-comprimento

0.5T

Grupo

1

18

Rolo de viagem

2×2=4T

Grupo

1

19

Rolo do KO

3.5T

Grupo

2

20

Máquina de fornecimento transversal de aço

3.5T

Grupo

1

21

Sistema hidráulico da estação

2T

Grupo

1

22

Disjuntor secundário da água refrigerando

Grupo

1

23

Planta refrigerando da distribuição de água da automatização

1T

Grupo

1

24,1

Painel de controle

Grupo

1

24,2

Instrumento do campo

Grupo

1

24,3

Sistema informático

Grupo

1

25

Plataforma de aço

48T

1
