Boletos contínuos de aço do molde, costas de R8m 5, torreta de concha

Steel Continuous Cast Billets , R8m 5 Strands , Ladle Turret

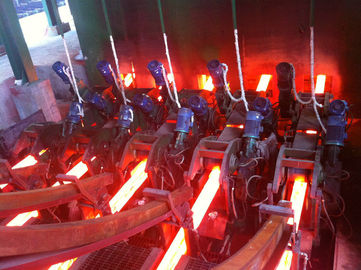

Imagem Grande : Boletos contínuos de aço do molde, costas de R8m 5, torreta de concha

Detalhes do produto:

Lugar de origem:	Wuxi, China (continente)
Marca:	HAIJUN
Número do modelo:	R8M 5strands

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5 costas
Detalhes da embalagem:	RECIPIENTE
Tempo de entrega:	5 meses
Termos de pagamento:	T / T, L / C
Habilidade da fonte:	30 costas CCM pelo ano

Contato

Descrição de produto detalhada

Realçar:

Die Equipamentos Fundição

fundição sob pressão

Boletos contínuos de aço do molde, costas de R8m 5, torreta de concha

Detalhe rápido:

Boletos contínuos do molde

raio: 4-8m

Número da costa: 1-8 costas

com certificação do ISO

Descrição:

1. Parâmetros técnicos à espera básicos:

Raio da máquina de carcaça do lingote de aço	8m
Quantidade da costa	5 costas
Tipo do apoio da concha	Torreta de concha
Torreta de concha	Tipo reto do braço
Carro de recipiente de distribuição	Alto-baixa movimentação da trilha, função deslizante transversal
Método da carcaça	Medindo o bocal, abra a carcaça, pó de carcaça
Refrigerar secundário	Refrigerar do gás e de água, circuito 2 de ajuste pela costa
Retirada que endireita a máquina	Totalmente 5 rolo, endireitamento progressivo
Tabela do rolo	Grupo Chain movimentação centralizada
Barra de manequim	Rígido, com cabeça deadaptação da barra de manequim
Corte do boleto	Auto máquina de corte da chama
Transtorte do boleto	Tabela de rolo viva centralizada grupo
Tipo refrigerando do banco	Deslizando a maneira, desloque a máquina de aço

2. Descrição de processo e capacidade técnicas do lingote de aço CCM

Fornalha de indução:

Capacidade nominal	60T
ciclo da Torneira-à-torneira	45min
Quantidade da fornalha	1set

Capacidade de produção

Dias de trabalho	330 dias/ano
Número médio de fornalha diária	24/day
Capacidade de produção	600,000~800,000t/year

3. Velocidade da carcaça, produtividade e quantidade da costa

A máquina de carcaça do raio de R8m pode grupos do aço de molde de especificações diferentes, a velocidade máxima da carcaça é como segue:

Área secional de moldação (milímetro)	180x180	200×200	220×220
Velocidade da carcaça (m/min)	1,6	1,8	2,0

NÃO.	Boleto tamanho	Velocidade da carcaça	saída de hora em hora (toneladas)	Saída diária 20hour (toneladas)	Saída anual (300days) (toneladas)
1	180×180	1.6m/min	21,98	439	131.700
2	200×200	1.8m/min	27,13	543	162.900
3	220×220	2.0m/min	36,47	729	218.700

Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.

Categoria de aço	Categoria da carcaça (m/min)	Taxa de deformação eficaz (ε)	Taxa de deformação permissível (ε_máximo)
Aço carbono reto	1.8~2.5	Refira por favor a tabela computacional	0,25
Aço de baixa liga	1.3~2.0	Refira por favor a tabela computacional	0.15~0.2

4. Lista de peças do equipamento CCM

№	Nome do equipamento	Peso	Modelo e especificação	Unidade
1	Torreta de concha Movimentação hidráulica, carga 120T do braço do sinal, com ponderação	46T	grupo	1
2	Arriage do recipiente de distribuição Pés do alto e baixo	10×2=20T	grupo	2
3	Recipiente de distribuição	6×2=12T	grupo	2
4	Potenciômetro da escória	1.5T	grupo	1
5	Operação de carcaça encaixota o modilhão cremalheira	0.2×5=1T	grupo	5
6	Molde 150×150 R8, length900	0.57×5=2.85T	grupo	5
7	Tampa do molde	0.1×5=0.5T	grupo	5
8	Vibre o dispositivo	3.4×5=17T	ajuste	5
9	Pulverize as tubulações de coleta	0.4×5=2T	ajuste	5
10	Rolo do sentido	0.2×5=1T	grupo	25
11	Barra de manequim rígida	2.3×5=11.5T	grupo	5
12	Dispositivo de armazenamento da barra de manequim	1.4×3=4.2T	grupo	5
13	Endireitamento e máquina da retirada	6×5=30T	grupo	5
14	Endireitamento e máquina da retirada base comum	4T	grupo	1
15	Rolo da aproximação das tesouras Controle de freqüência, refrigerar de água	3.5×5=17.5T	grupo	5
16	Máquina de corte da chama	3×5=15T	grupo	5
	Infravermelho na fase ajuste do comprimento		grupo	1
17	Corte da coleção dispositivo principal e potenciômetro de suspensão	1T	grupo	1
18	Após ter cortado o rolo Controle de freqüência, refrigerar de água	3.5×5=17.5T	grupo	5
19	Ⅰ do rolo do KO Controle de freqüência, refrigerar de água	3.5×5=17.5T	grupo	5
20	Ⅱ do rolo do KO	3.5×5=17.5T	grupo	5
21	Rolo da cama refrigerando	4×10=40T	grupo	10
22	Inclinando a máquina da engrenagem	8T×5=40T	grupo	5
23	Máquina de aço de deslocamento Para o comprimento de 12m	33T	grupo	1
24	Aponta a máquina de aço	35T	grupo	1
25	Cama refrigerando da etapa	126T	grupo	1
26	Cama refrigerando da coleção	30T	grupo	1
27	Sistema de refrigeração do corpo do rodízio	8T	grupo	1
28	Tampa do rodízio	10T	grupo	1
29	Processador da fonte do gás gás do instrumento do negócio		grupo	1
30	plataforma de aço	200T	grupo	1
	Exaustor do vapor	2T	grupo	1
Ⅱ	Hydrauli, lubrificação, sistema pneumático
1	Estação hidráulica do anfitrião	5T	grupo	1
2	Estação hidráulica do KO Para inclinar a máquina da engrenagem	3.5T	grupo	1
3	Bagageira de levantamento hidráulica	1T	grupo	3
4	Estação centralizada da lubrificação da graxa Inclua as tubulações do distribuidor e de óleo		ajuste	6
5	Encanamento hidráulico inclua as peças da tubulação		ajuste	1
6	Encanamento da lubrificação		grupo	1
Ⅲ	CCM 3-Electric
1	Estação de funcionamento
2	Pacote de software
3	PLC		grupo	2
5	Inversor
