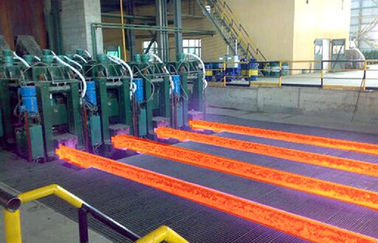

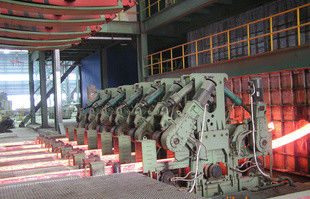

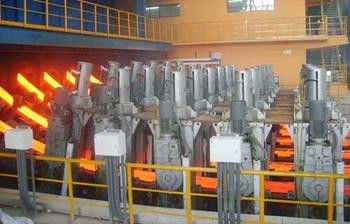

1 / 3 costas cruzam o deslizamento da máquina de moldação CCM contínua/equipamento R6M
Máquina de moldação CCM contínua
com certificação do ISO
projeto avançado
operação segura
Baixa energia e eficiência elevada
Nós podemos produzir as máquinas de moldação contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricar a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.
1. Parâmetros técnicos à espera básicos:
|
Raio da máquina de carcaça do lingote de aço |
6m, 8m, 10m |
|
Quantidade da costa |
1,2,3 costas |
|
Tipo do apoio da concha |
Torreta de concha, carro da concha |
|
Transporte do recipiente de distribuição |
Semi-portal, função deslizante transversal |
|
Método de moldação |
Bocal de medida, carcaça aberta |
|
Refrigerar secundário |
Refrigerar de água, 1 circuito de ajuste |
|
Retirada que endireita a máquina |
Totalmente 5 rolo, endireitamento progressivo |
|
Tabela do rolo |
Movimentação centralizada grupo da corrente |
|
Barra de manequim |
Rígido, com cabeça deadaptação da barra de manequim |
|
Corte do boleto |
Máquina de corte hidráulica |
|
Aquartele o transtorte |
Tabela de rolo viva centralizada grupo |
|
Tipo refrigerando do banco |
Cama refrigerando simples |
2. descrição de processo e capacidade técnicas do lingote de aço CCM
Fornalha de indução:
|
Capacidade nominal |
30T |
|
ciclo da Torneira-à-torneira |
60min |
|
Quantidade da fornalha |
2set |
Capacidade de produção
|
Dias de trabalho |
330 dias/ano |
|
Número médio de fornalha diária |
24/day |
|
Capacidade de produção |
300,000t/year |
3. Velocidade, produtividade e quantidade de moldação da costa
Escala redonda do tamanho do boleto: φ60~φ500
Escala de velocidade redonda do castig do boleto CCM:
Φ60~120 1.6~2.5m/min
Φ150~240 0.8~1.2m/min
Φ250~500 0.5~0.8m/min
Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.
|
Categoria de aço |
Categoria de moldação (m/min) |
Taxa de deformação eficaz (ε) |
Taxa de deformação permissível (εmax) |
|
Aço carbono reto |
0.8~2.5 |
Refira por favor a tabela computacional |
0,25 |
|
Aço de baixa liga |
0.8~2.0 |
Refira por favor a tabela computacional |
0.15~0.2 |
4. lista de peças do equipamento CCM
| NÃO. | Nome do equipamento |
|
1 |
Torreta de concha |
|
2 |
Carro de recipiente de distribuição |
|
3 |
Recipiente de distribuição |
|
4 |
Molde |
|
5 |
Rolo do pé do molde |
|
6 |
Tampa do molde |
|
7 |
Dispositivo do oscilador |
|
8 |
Tubo secundário do pulverizador refrigerando |
|
9 |
Haste de guiamento refrigerando secundária da seção |
|
10 |
Sistema de exaustão refrigerando secundário do vapor |
|
11 |

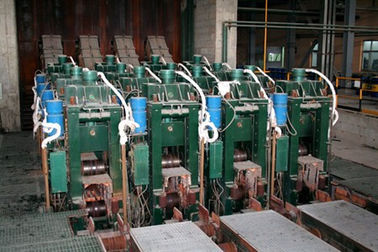

Retirada e máquina do endireitamento |
|
12 |
Sistema vazio de moldação da prevenção da vibração |
|
13 |
Barra de manequim |
|
14 |
Dispositivo de armazenamento da barra de manequim |
|
15 |
As tesouras aproximam o rolo |
|
16 |
Máquina de corte da chama |
|
17 |
Dispositivo automático do corte-à-comprimento |
|
18 |
Rolo de viagem |
|
19 |
Rolo do KO |
|
20 |
Máquina de fornecimento transversal de aço |
|
21 |
Sistema hidráulico da estação |
|
22 |
Disjuntor secundário da água refrigerando |
|
23 |
Planta refrigerando da distribuição de água da automatização |
|
24 |
Equipamento do controle elétrico |
|
24,1 |
Painel de controle |
|
24,2 |
Instrumento do campo |
|
24,3 |
Sistema informático |
|
25 |
Plataforma de aço |
