Detalhes do produto:
Condições de Pagamento e Envio:
|
potência do laser: | 500W (o outro poder pode ser opcional) | Velocidade máxima da tabela: | 100mm/s |
---|---|---|---|
Ajuste da linha central de Z: | Manualmente ou sistema de vigilância do CCD do enlace do motor de serov | Posicionando a precisão: | 0.05mm |
Repita o posicionamento da precisão: | 0.02mm | refrigerar: | Refrigerar de água |
largura de pulso: | 0.1~50.0ms | Exigência da fonte de alimentação: | 380V±10%, 50Hz, 40A |
Exigência da eletricidade: | 12-15kW, trifásico | Laço de feedback do poder: | Sistema de feedback da energia |
Realçar: | máquina de soldadura da fibra,equipamento de soldadura do laser |

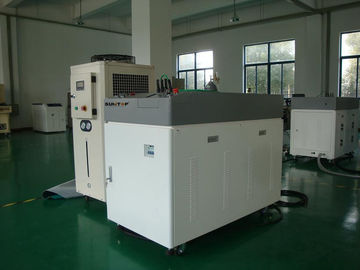

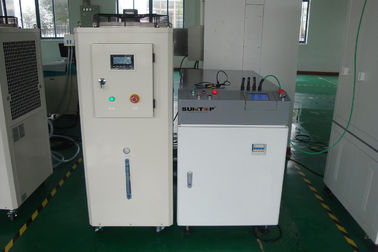

Máquina de soldadura do laser da fibra do painel solar com 2 cabeças de soldadura do laser
1, faz à máquina características principais
1.1. Com a tabela de tradução automática para cumprir a soldadura de ponto do grande formato, executando a soldadura de ponto em linha, velocidade rápida, processamento flexível.
1.2. O uso ótico do sistema da máquina a transmissão de fibra em vez dos espelhos reflete qual tem a baixa taxa de falhas futura e a conversação eletro-ótica alta.
1.3. Da “a reacção negativa líder de mercado energia” chocará o controle potência de saída óptico da flutuação em menos de 3%, para se assegurar de que as saídas de potência estáveis do laser, melhorando desse modo a estabilidade da soldadura, as vantagens do feedback da energia, pls verifiquem os comparations abaixo:
1.4. Cooperando com os dispositivos elétricos relevantes, no âmbito da tabela de funcionamento de 2-3 linhas centrais que pode realizar a soldadura automática, capaz de levar o sistema de controlo do enlace da multi-linha central, realize a soldadura automática contínua dos gráficos complexos.
1.6. Pode realizar trajetos da luz dobro, tais como a espectroscopia multipass do trajeto quatro leve, na energia espectral espectral e o tempo, não somente pode realizar o lugar dobro processar, salvar o material, acima de e o tempo ocioso da máquina, melhora extremamente a eficiência do prodcution, pode realizar perspectivas múltiplas de multipass soldando ao mesmo tempo umas exigências de processamento mais complexas.
1,7. Qualidade da soldadura: a junção da solda é furos lisos e bonitos, lisos e nenhuns das soldas, soldadura, dureza, pelo menos igual ou excesso do metal baixo sem tratamento ou precisa somente um processamento simples após ter soldado a gestão, reduz a intensidade labor;
1,8. Nossa máquina de soldadura do laser da fibra tem o controle da forma de onda, assim que assegura-se de que cada saída do ponto do laser esteja muito estável e uniforme, o abaixo seja o comparation entre a máquina tenha o controle da forma de onda e sem controle da forma de onda
1,9. a comparação entre nosso systam do controle da forma de onda da patente e a máquina tradicional da forma de onda
2, campos da aplicação da máquina
Nossa máquina de soldadura do laser da fibra é amplamente utilizada no painel solar industrial.
3, materiais da aplicação da máquina
O aço stailnless, o aço carbono liso, o aço de liga, o aço carbono do ferro, os de aço inoxidável, os baixos, o aço -310 316 de aço inoxidável, o aço de liga e 347 níquel, níveis diferentes de níquel, titânio, níquel, lata, cobre, alumínio, nióbio, ouro, prata do metal ou ligam o mesmo metal para a soldadura. cobre e níquel, titânio, cobre e níquel, titânio, titânio, molibdênio, bronze, cobre, e baixo aço carbono, cobre, metal para a soldadura.
4, fazem à máquina parâmetros técnicos principais
Modelo |
ST-P500-SP |
Comprimento de onda |
1064nm |
Fontes da bomba |
Xe-lâmpada dois (importada), câmara do chapeamento de ouro |
Max.power |
300W |
Única energia de pulso máxima |
60J |
Largura de pulso |
0.1~50.0ms |
Freqüência do Sequency |
1~200Hz |
Tamanho de ponto da soldadura |
0.2~1.5mm |
Profundidade da soldadura |
0.1~3.0mm |
Soldadura da seqüência |
15mm/s |
Observe o sistema |
Monitor do CCD |
Posicionamento |
Indicação da luz vermelha |
Sistema de refrigeração |
Refrigerar de água |
Precisão da repetibilidade |
0.02-0.05mm |
Tamanho da máquina |
770mm*1350mm*1200mm (L*W*H) |
Tamanho do refrigerador de água |
600 * 880 *1450 milímetro |
Exigência da eletricidade |
12-15kW, trifásico |
Exigência da fonte de alimentação |
380V±10%, 50Hz, 40A |
Peso de efectivação total da máquina (quilogramas) |
420KG |
|
Gerador do laser: 850mm*1500mm*1250mm |
5, a tabela de funcionamento da soldadura de laser para explicações do painel solar

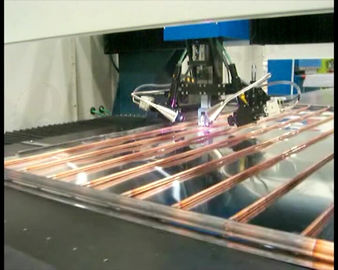

5.1. A máquina de soldadura do laser do painel solar é uma estrutura frente e verso de estações de trabalho bidimensionais da soldadura de laser da cabeça de soldadura do laser, cabeça de soldadura do laser pode automaticamente girar a estação para os painéis solares lateralmente, soldada longitudinalmente
5,2. Controle do PC, para encontrar uma disposição de produtos independentes, soldadura do trajeto reto, trilha da soldadura o uso da entrada de programação do CNC
5,3. Movimentação do servo motor da linha central de X, de Y, usando a transmissão do parafuso da bola da elevada precisão e do trilho da bola, curso de 2350mm, curso de 1100mm, repetição da X-linha central da Y-linha central que posiciona uma precisão de 0.05mm.
5,4. A base e é usada para medir a estrutura de caixa, carcaça da precisão da plataforma de trabalho, após o tratamento de recozimento do envelhecimento, envelhecimento, tal como a vibração múltipla para eliminar o esforço, para não assegurar a isso nenhuma deformação
6, a soldadura de laser provam a foto
