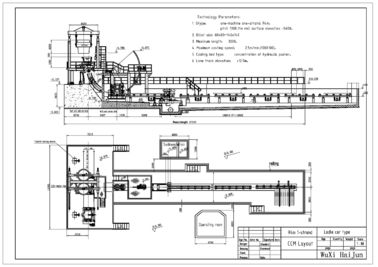

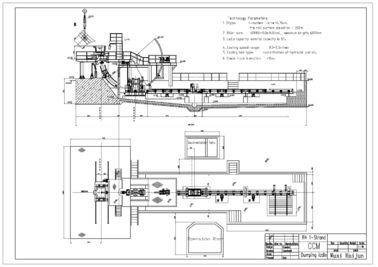

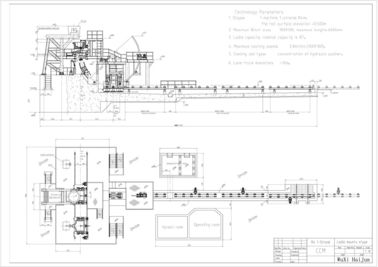

Máquina de carcaça contínua da costa de R4M 1 com montagens da concha
1, equipamento da moldação contínua
2, tipos do raio do arco
3, tipos do tipo do boleto
4, tipos da costa
5, mais opções
Nós podemos produzir as máquinas de moldação contínua de alta qualidade de 1 a 8 costas com o mais baixo custo de fabrico do equipamento. Nós podemos projetar, fabricar a máquina de carcaça contínua moderna do boleto de acordo com a capacidade da fábrica de aço do usuário, o tamanho do boleto, as categorias de aço e as condições de campo do usuário.
Descrição:
1. Parâmetros técnicos à espera básicos:
Raio da máquina de carcaça do lingote de aço |
4m |
Quantidade da costa |
1 costa |
Tipo do apoio da concha |
Despejando a concha, montagens da concha, carro da concha |
Transporte do recipiente de distribuição |
Semi-portal, função deslizante transversal |
Método de moldação |
Bocal de medida, carcaça aberta |
Refrigerar secundário |
Refrigerar de água, 1 circuito de ajuste |
Retirada que endireita a máquina |
Totalmente 5 rolo, endireitamento progressivo |
Tabela do rolo |
Movimentação centralizada grupo da corrente |
Barra de manequim |
Rígido, com cabeça deadaptação da barra de manequim |
Corte do boleto |
Corte manual |
Aquartele o transtorte |
Tabela de rolo viva centralizada grupo |
Tipo refrigerando do banco |
Cama refrigerando simples |
2. descrição de processo e capacidade técnicas do lingote de aço CCM
Fornalha de indução:
Capacidade nominal |
5T |
ciclo da Torneira-à-torneira |
45min |
Quantidade da fornalha |
3set |
Capacidade de produção
Dias de trabalho |
330 dias/ano |
Número médio de fornalha diária |
24/day |
Capacidade de produção |
80000t/year |
3. Velocidade, produtividade e quantidade de moldação da costa
A máquina de carcaça do raio de R4m pode moldar os grupos de aço de especificações diferentes, a velocidade de moldação máxima é como segue:
Área secional de moldação (milímetros) |
80×80
|
100×100
|
120×120
|
Velocidade de moldação (m/min) |
3,0 |
2,8 |
2,6 |
NÃO. |
Boleto tamanho |
Velocidade de moldação |
saída de hora em hora (toneladas) |
Saída diária 24 horas (toneladas) |
Saída anual (330days) (toneladas) |
1 |
80×80 |
3.0m/min |
7,42 |
178 |
58.766 |
2 |
100×100 |
2.8m/min |
10,81 |
259. |
85615 |
3 |
120×120 |
2.6m/min |
15,69 |
377 |
124.266 |
Os resultados do cálculo são o estado ideal da produção, por favor de acordo com própria situação real do ajuste.
Categoria de aço |
Categoria de moldação (m/min) |
Taxa de deformação eficaz (ε) |
Taxa de deformação permissível (εmax) |
Aço carbono reto |
1.8~2.5 |
Refira por favor a tabela computacional |
0,25 |
Aço de baixa liga |
1.3~2.0 |
Refira por favor a tabela computacional |
0.15~0.2 |
4. Lista de peças do equipamento CCM
Não. |
Nome da máquina |
Peso |
Unidade |
Quantidade |
|
1 |
Montagens da concha |
6T |
ajuste |
1 |
|
2 |
Carro de recipiente de distribuição |
2T |
ajuste |
1 |
|
3 |
Recipiente de distribuição |
1T |
CPE |
1 |
|
4 |
Molde 80×80 |
0.53T |
ajuste |
1 |
|
5 |
Tampa do molde |
0.1T |
ajuste |
1 |
|
6 |
Dispositivo da vibração |
1.5T |
ajuste |
1 |
|
7 |
Tubo secundário do pulverizador refrigerando |
0.5T |
ajuste |
1 |
|
8 |
Rolo refrigerando secundário da peça do guia |
0.5T |
ajuste |
1 |
|
9 |
Refrigerar secundário cozinha ao mar o sistema do dreno |
1.1T |
ajuste |
1 |
|
10 |
Máquina do endireitamento e da retirada |
6T |
ajuste |
1 |
|
11 |
Barra de manequim |
0.8T |
ajuste |
1 |
|
12 |
Barra de manequim que põe o dispositivo |
0.8T |
ajuste |
1 |
|
13 |
Rolo antes do corte |
2T |
ajuste |
1 |
|
14 |
Cama refrigerando simples |
1.2T |
ajuste |
1 |
|
15 |
Cabeça do boleto e sistema eliminado da coleção da escória |
0.5T |
ajuste |
1 |
|
16 |
Estrada do rolo |
2T |
ajuste |
1 |
|
17 |
Rolo que parte do boleto |
2×2=4T |
ajuste |
2 |
|
18 |
Máquina de deslocamento lateral de aço |
0.6T |
ajuste |
1 |
|
19 |
Máquina de corte da chama |
0.8T |
ajuste |
1 |
|
20 |
Sistema hidráulico da estação |
2T |
ajuste |
1 |
|
21 |
Estação refrigerar de água |
1T |
ajuste |
1 |
|
22 |
Sistema três elétrico |
0.5T |
ajuste |
1 |
|
22,1 |
Sistema de controlo elétrico |
|
ajuste |
1 |
|
22,2 |
Medidor da cena |
|
ajuste |
1 |
|
22,3 |
Sistema informático |
|
ajuste |
1 |
|
23 |
Plataforma de aço |
36T |
ajuste |
1 |
